I2C（Inter-IntegratedCircuit Bus）
常用标准
I2C（Inter-IntegratedCircuit Bus）最早是由PHilip半导体（现在被NXP收购）于1982年开发。 主要是用来方便微控制器与外围器件的数据传输。
目前最新的协议版本是2021版：NXP：I2C-bus specification and user manual（UM10204）
标准相关介绍见网站：I2C-Bus
版本差异

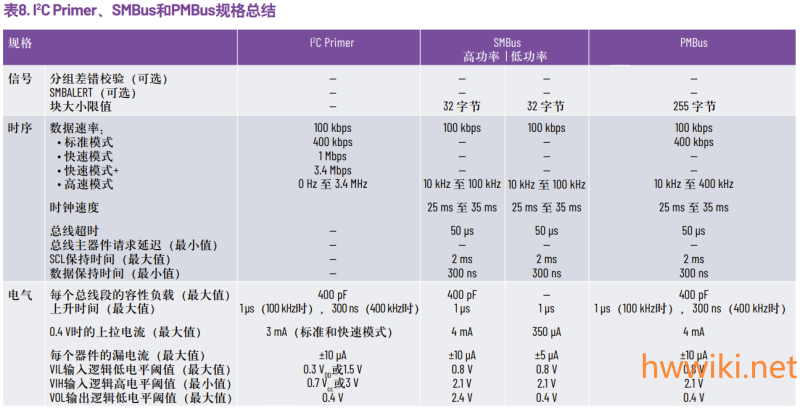

常用版本为Standard和Fast-mode (Fm)，其他版本很少用，另速率最快的版本Ultra-fast mode (UFm)和其他版本差异大，主要用于LED驱动器1)。
| I2C Mode | Maximum Speed | Maximum Bus Capacitance | Drive |
| Standard | 100kbit/s | 400pF | Open drain |
| Fast-mode (Fm) | 400kbit/s | 400pF | Open drain |
| Fast-mode Plus (Fm+) | 1Mbit/s | 550pF | Open drain |
| High-speed mode (Hs) | 1.7Mbit/s | 400pF | Open drain |
| High-speed (Hs) | 3.4Mbit/s | 100pF | Open drain |
| Ultra-fast mode (UFm) | 5Mbit/s | n/a | Push-pull |
信号和连接

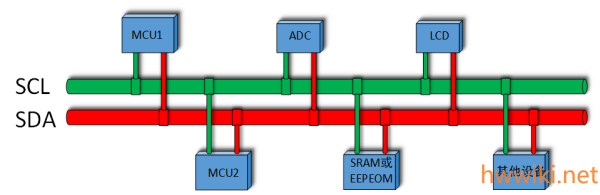

I2C有两个信号，单向的时钟SCL（主 > 从）和双向的数据SDA。连接拓扑如下图2)。
I2C总线允许多主机，但同一时刻只能有一个主机，通过SCL时钟同步和SDA线仲裁来决定谁是主机，其他设备则均为从机。

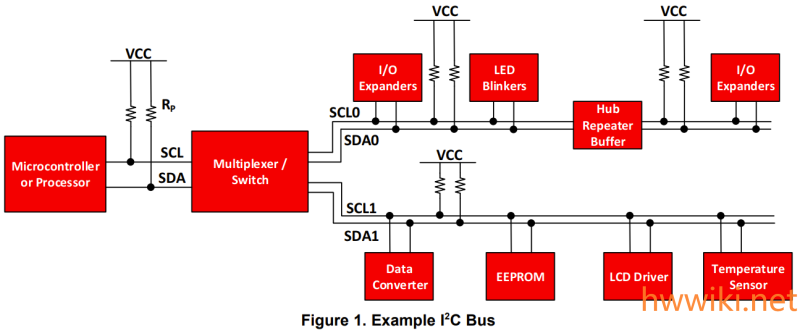

如需扩展或及中继则可以参考下图3)。

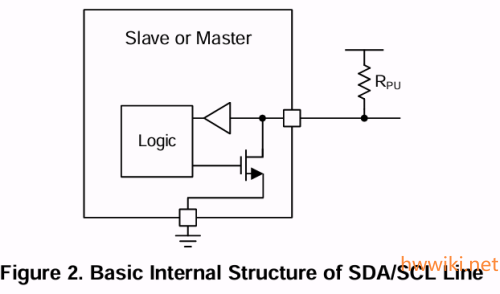

SCL/SDA内部电路如下图，写的同时可以读，以确认是否写成功，如下图：
硬件设计注意事项
上下拉电阻
除Ultra-fast mode (UFm)外，均是开漏输出，外部需要加上下拉电阻，阻值范围一般为1~10kΩ，常用为4.7kΩ4)
地址
同一I2C总线上的地址需不同，常用的为7位地址，拓展的为10位地址（不是所有的器件都支持）。
电平转换
主从器件之间是否需要电平转换？
1.8/3.3/5V之间的电平转换：用三极管（400KHz以下）、MOS管（1MHz以下）搭建转换电路，或直接用转换芯片（参考 Voltage Translation Buying Guide）
死锁
在通讯过程中，当从设备把SDA拉低，而此时主设备异常重启，主设备检测到SDA拉低，认为SDA被占用，同时主设备初始化SCL被拉高，从设备则一直等待SCL被拉低，从而陷入主从设备互锁的状态。
解决方案：
- 硬件：复位主设备的同时，硬件复位从设备
- 软件：主设备复位后，控制主设备的SDA和SCL，模拟正常的通讯，使得从设备释放SDA。具体步骤见mbedded: I2C Communication Protocol > Stuck I2C Buses
协议

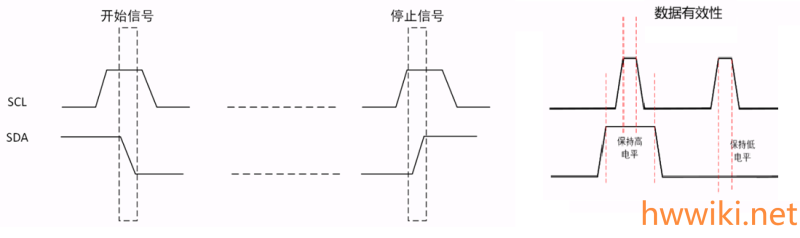

- 起始条件：时钟信号线（SCL）为高电平时，数据线（SDA）产生一个下降沿5)。
- 停止条件：时钟信号线（SCL）为高电平时，数据线（SDA）产生一个上升沿。
- 数据有效性：当时钟信号为高电平的时候，数据线上的信号需要保持不变。

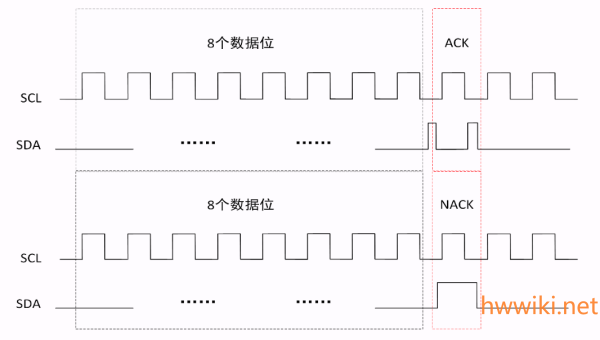

- 应答位：当主机传送8位数据结束后，主机拉高SDA，如果从机拉低SDA并在SCL高电平时保持低电平，这个信号为ACK信号（从机正确接收数据）。
- 非应答位：当主机传送8位数据结束后，主机拉高SDA，如果SDA保持高电平则该信号为NACK（数据传输出错）。

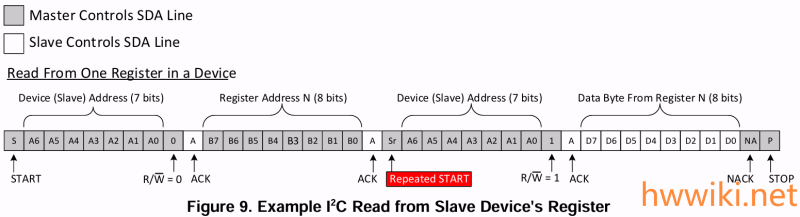

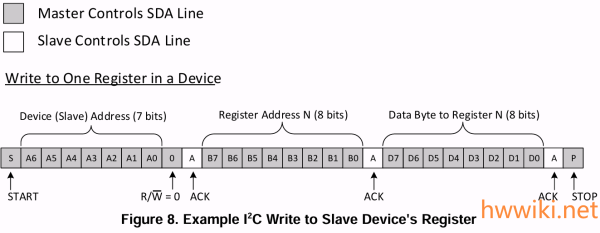

读写操作如下图6)：

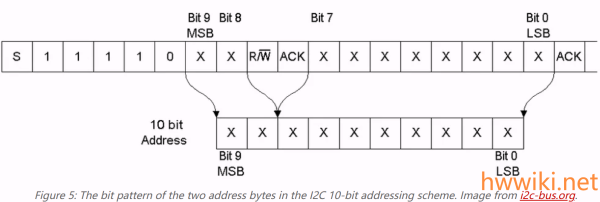

上述为常用的7为地址的读写，对于拓展的10位地址的读写，区别为前两个字节为10位地址(前缀11110表示这两个字节为10位地址)，7位和10位对比如下图7)。
测试
逻辑分析仪和示波器均可以测试I2C，软件工程师看协议推荐用逻辑分析仪，硬件工程师看信号推荐用示波器，带解码的示波器则可以兼顾软硬件工程师的需求。
单独逻辑分析仪的测试说明见DreamSourceLab：利用逻辑分析仪进行I2C总线的全面分析 “3. 逻辑分析仪准备”至“5.进阶分析”
