AI辅助快速创建OrCAD原理图封装
查找已有的封装可参考如何查找元器件EDA库，
如果需要手动创建，则可以利用AI工具辅助，减少工作量、减少错误、减少所需时间。

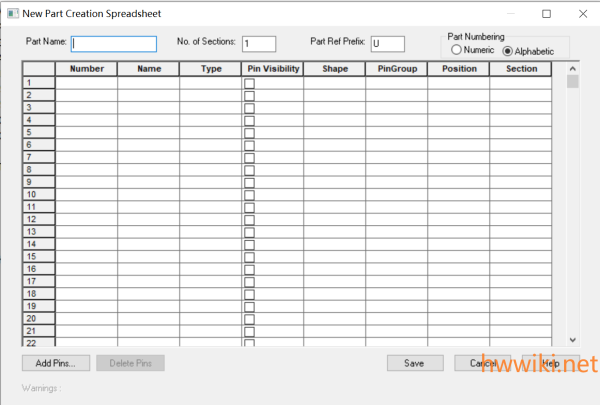

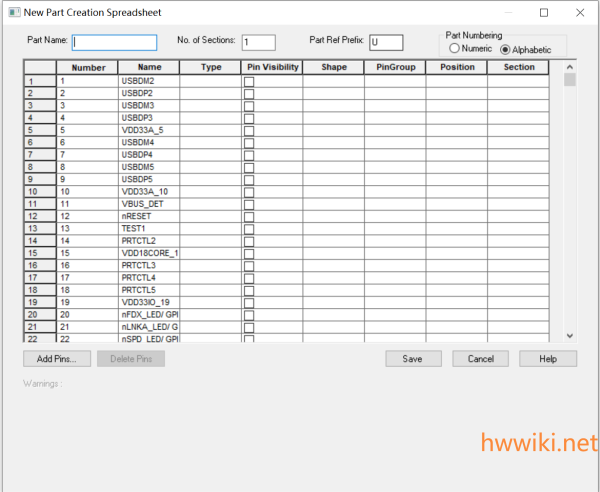

OrCAD创建原理图封装的一个简便快捷的方法是通过“New Part Creation Spreadsheet”（如下图），通常都是根据规格书手动复制填入pin Number Name，对于几十上百个pin脚，手动复制工作量大、也容易出错，有些规格书因是图片或者是权限限制，还无法复制，这个时候可以通过AI辅助来解决这些问题。
按以太网芯片 LAN9514/LAN9514i规格书举例如下。
现阶段的AI，大多基于大语言模型，对文字的处理非常好，对图像的处理差，所以提取规格书内的pin信息，优先文字，没有文字再考虑图像。
文字处理
步骤如下：
1、提取规格书内pin描述页面，如 LAN9514/LAN9514i Page 12-13
规格书内容多，直接丢给AI，处理慢，内容直接容易混淆，有些AI还有字数限制，所有有必要手动处理下。

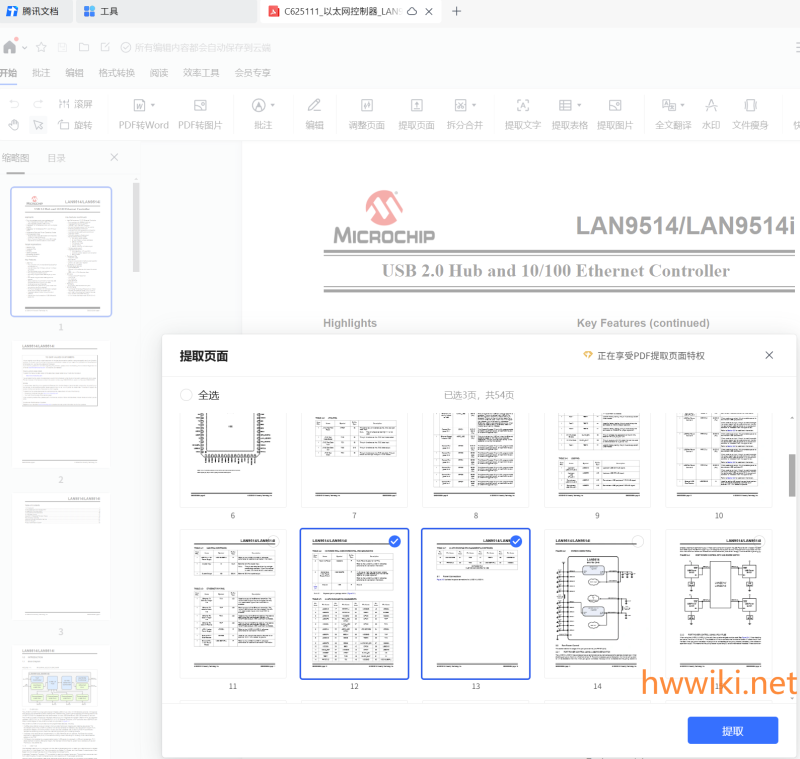

pdf提取可以用腾讯文档内的pdf提取功能(如下图，收费)，也可以用PDF-XChange Editor破解版
2、AI处理

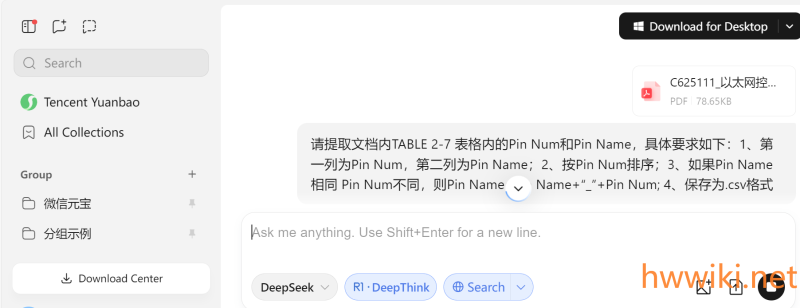

上述提取的页面上传到AI（如腾讯元宝-Deepseek），并输入要求，获取pin信息，并简单处理，如排序，重复的Pin Name加上Pin Num（OrCAD不允许有重复的Pin Name），如下图。

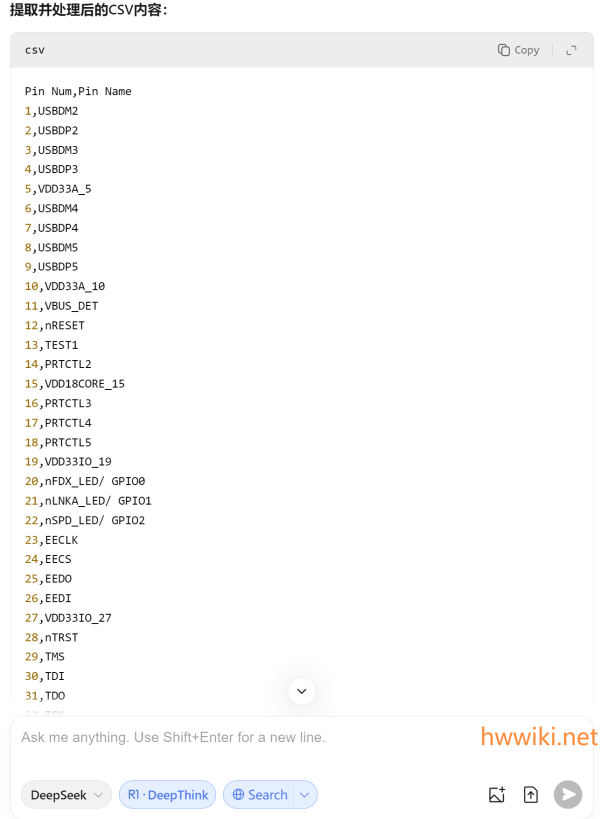

结果如下，右上角copy内容并在电脑本地创建.csv文件。
3、检查修改
AI会莫名奇妙出现各种小错误，一定要检查确认，如果是小错误建议直接修改，让AI修改更麻烦，也可能会改出其他问题
4、用excel打开.csv文件，根据需要重新排序后，直接copy到OrCAD的Spreadsheet
如右边的焊盘锡Pin Num顺序从上到下应为Pin 32-17,上方的顺序应该为从左到右Pin 48-33。
5、备注
焊盘中间的EPAD有些规格书内没有对应的Pin描述，需手动添加。
图像处理
如果规格书内Pin Num和Name没有文字描述，只有图片，则可提取图片中的信息转成文字，步骤如下。
1、提取图片，及图片处理

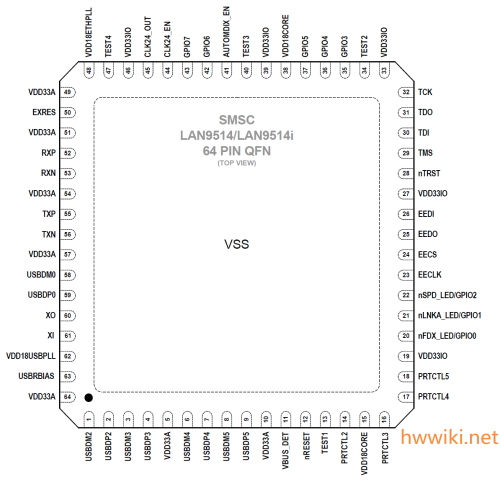

LAN9514/LAN9514i Page 6有封装图 FIGURE 2-1，用截图工具截图保存即可，图像尽可能清晰，方便识别其中文字，图像尽可能只包括有用信息，任何无关信息越少越好。

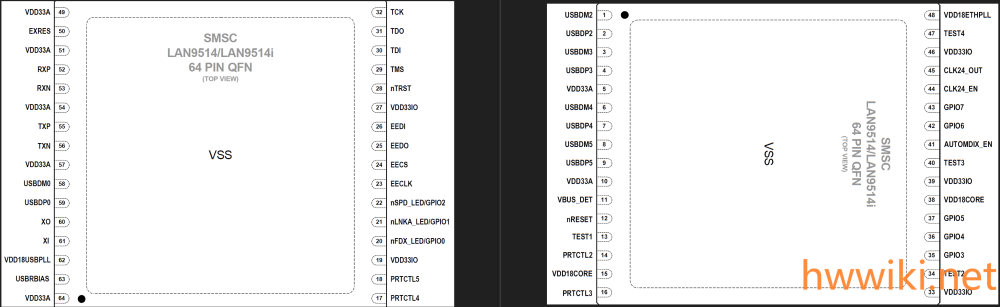

如果只有左和右边有Pin Num和Name，文字方向均为水平方向则无需处理；如果四边都有，文字方向，上下为垂直，则建议分别截图成两幅图，左右一幅图、上下一幅图，上下旋转成文字水平，方便文字识别（如果有不同的文字方向，直接给AI识别，则很容易识别错乱）。
2、AI处理

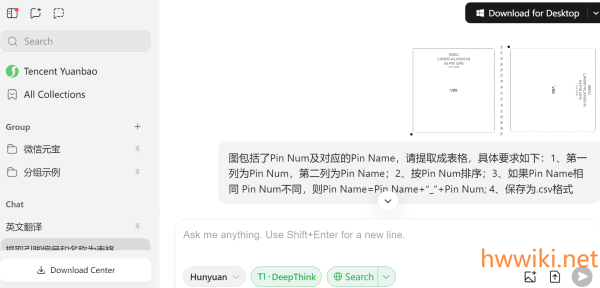

多张图片上传给支持图片处理的AI，如腾讯元宝的混元（Deepseek对图片的处理差）

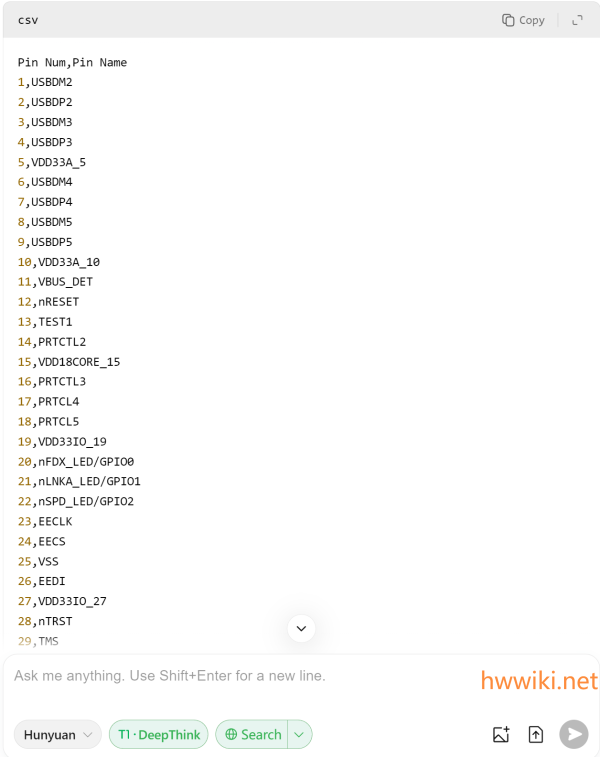

结果如下，右上角copy内容并在电脑本地创建.csv文件。
3、检查修改
图片识别，很容易出错，一定要检查修改。
如Pin25错误，Pin33-39 对应的Pin Name错了一位，Pin40未识别到Pin Name
4、后续的步骤4/5和上述的文字处理相同。
